Detalji o proizvodu:

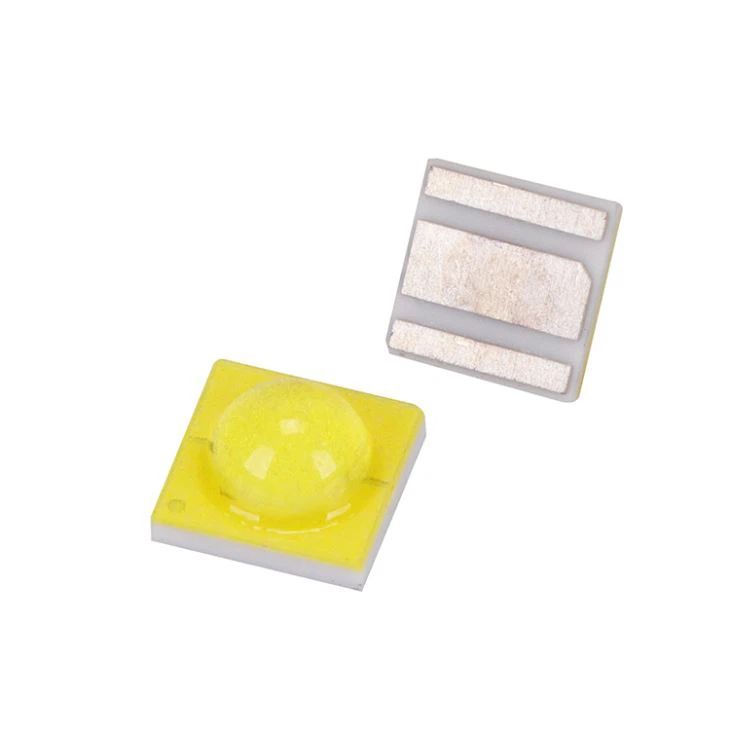

Naziv proizvoda: LED 1W & 3W 3535 White Chip
Emitting Color: White
Veličina: 3.5x3.5x2.0mm
Prosječna struja: 350mA / 700mA
Naponski napon: 2.8-3.6V
Luminous Fulx: 90-120lm / 200-240lm
Karakteristike:
Mali paket sa visokom efikasnošću
Dug vek trajanja
Dostupan je u bijeloj, zelenoj, plavoj, crvenoj, žutoj, žutoj
Tipična temperatura boje: 5500-6500 K
Ugao gledanja: 120 °
Radilo se na niskonaponskom DC.
Proizvod će ostati u skladu sa RoHS usaglašenom verzijom.
ESD zaštita.
Aplikacije:
Svetla za čitanje (auto, autobus, avion)
Prenosni (baterijska lampa, bicikl)
Mini_accent / Uplighters / Downlighters / Orijentacija
Štapovi / sigurnost / vrt
Zaliv / Undershelf / Zadatak
Automobilske zadnje kombinovane lampe
Saobraćajna signalizacija / Beacons / Prelaz železnice i Wayside
Unutrašnja / Vanjska komercijalna i stambena arhitektura
Oznake Edge_lit (Izlaz, mesto prodaje)
LCD backlight / svetlosni vodiči
Mere predostrožnosti za upotrebu:
Over-current-proof
Klijent mora da primeni otpornike za zaštitu, u suprotnom malo promene napona može izazvati ogromnu strujnu promjenu i eventualno neuspjeh.
Skladištenje
Nemojte otvarati vreću za vlažnost prije nego proizvodi budu spremni za upotrebu.
Pre otvaranja pakovanja, infracrvene veze treba držati na 30 ° C ili manje i 90% RH ili manje.
Infracrvena LED treba koristiti u roku od godinu dana.
Nakon otvaranja pakovanja, infracrvene veze treba držati na 30 ° C ili manje i 70% RH ili manje.
Infracrveno LED treba koristiti u roku od 168 sati (7 dana) nakon otvaranja paketa.
Ako se materijal za apsorpciju vlage (silikonski gel) izbledi ili Infracrveni prekorači vreme skladištenja, tretman za pečenje treba izvršiti koristeći sledeće uslove.
Pre tretmana: 60 ± 5 ℃ u toku 24 sata.
Termičko upravljanje
Zbog toga što je infracrveni LED uređaj za disipaciju velike snage, potrebno je napraviti posebnu i dovoljnu pažnju u dizajnu upravljanja toplotom kako bi se optimizirale toplotne performanse.
Dizajn rashladnog elementa se implementira u uređaju za dodatnu termičku vezu. Budući da je uređaj sposoban za SMT proces, limar se mora proširiti kako na hladnjaka tako i na lemilice, kako bi se rasipali toplota.
Podloga za toplotnu provodljivost, kao što je aluminijum ili bakarna ploča itd., Mora se primijeniti za vanjsko upravljanje toplotom. Preporučljivo je da spoljni hladnjak ili dimenzija PCB-a po infracrvenoj LED-u ne smije biti manja od 25 x 25 x 1 (D x Š x V) mm. Materijali za spoljni hladnjak mogu biti FR4 na aluminijumu, MCPCB ili FPC na aluminijumu.
Posebni termički projekti takođe se preporučuju za dizajn spoljnog hladnjaka, kao što je FR4 PCB na aluminijumu sa termičkim vijasom ili FPC na aluminijumu sa termo provodljivim lepkom itd.
Potrebno je voditi dovoljno toplotno upravljanje, ili će temperatura prekidne snage biti iznad granice pri velikoj elektronskoj vožnji, a infracrveni LED životni vijek će se kritički smanjiti.
Stanje lemljenja
Reflow lemljenje ne treba raditi duže od dva puta.
Dok lemljenje ne stavlja naprezanje na infracrvene tokom grijanja.
Nakon lemljenja, nemojte upaliti ploču.
Lemilica
Za izgradnju prototipa ili pokretanje malih serija moguće je ručno postaviti i spajati LED.
Doziranje toplotno provodljivog lepka ili masti na podlogama i prati njegove specifikacije za očvršćavanje. Pritisnite Infracrvena kućišta da biste usko povezali infracrvenu i podlogu.
Preporučuje se da se leme pričvršćuju lemljenjem pri temperaturi od 280 ° C manje od 3 sekunde u jednom trenutku u manje od kapaciteta lemljenja 25W. Ostavite dve sekunde i više intervala i obavite lemljenje svakog terminala.
Budite pažljivi zato što se oštećenja proizvoda često pokreću u trenutku pričvršćivanja.
Rukovanje indikacijama
Tokom obrade, mehanički napon na površini treba što manje da se smanji.
Oštri objekti svih vrsta ne smeju se koristiti za probijanje jedinjenja za zaptivanje.
Dobrodošli da primite vaš upit o 1W & 3W 3535 White Chip LED, mi smo LED proizvođači, pružiti kvalitetne proizvode, sjajnu uslugu za vas.
